TPS包络减速机

TPS包络减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为-40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。

产地：中国>天津

供应商：天津帮得力减速机有限公司

903081713

电话：022-27426731 传真：022-27426751

TPS包络减速机详细介绍

TPS包络减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为-40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。TP型平面包络环面蜗杆减速机（JB/T9051-1991）为平面一次包络蜗杆减速机传动。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面环面包络蜗杆减速机是一种新兴的传动装置，其承载能力大，传动效率高，结构紧凑、合理。

我公司精心制作的各种型号减速机，在各行各业客户的使用中，已体现出显著的技术及经济效果，质量可靠，越来越受到广大用户的普遍依赖和欢迎。

型号与标记示例

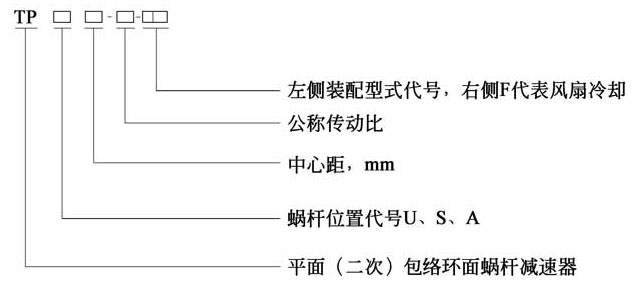

1、型号

2、标记示例
例　蜗杆在蜗轮之下，中心距为200mm，公称传动比为10，第二种装配型式，有风扇冷却的平面
包络环面蜗杆减速器：　减速器 TPU200 - 10 - 2F JB/T 9051—1999
中心距a 　　　（mm）

型号		中心距a
TPG	第一系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：优先选用第一系列，表中第二系列的中心距仅提出型式规格。
减速器的公称传动比i

型　　号	TPG TPU TPS TPA
公称传动比i	10	12.5	16	20	25	31.5	40	50	63

TPA环面包络减速机蜗杆螺旋线方向为右旋

型号	a	（Ф） D	（Ф） D₁	h₁	（Ф） B	B₁	B₂	H	L	L₁	L₂	L₃	L₄	l	l₁	d	d₁	b	b₁	t	t₁	h	Ф	质量（kg）
TPS125	125	380	280	6	330	265	193	180	307	280	203	320	175	82	140	40	70	12	20	43	74.5	25	19	170
TPS160	160	530	380	10	470	338	268	200	375	365	280	375	190	82	170	50	85	14	25	53.5	90	40	24	290
TPS200	200	650	480	10	580	405	335	250	425	436	330	400	210	82	170	55	95	16	28	59	101	40	32	530
TPS250	250	800	600	12	700	495	400	280	530	520	406	495	270	105	210	65	120	18	32	69	127	50	35	930
TPS315	315	920	710	15	820	623	460	355	630	605	492	600	340	130	250	80	140	22	36	85	148	65	39	1300
TPS400	400	1100	850	15	1000	740	550	420	720	692	540	720	405	165	300	100	180	28	45	106	190	75	48	2450
TPS500	500	1340	1060	20	1200	920	675	530	850	845	680	840	488	165	350	110	200	32	45	117	210	90	56	3850
