立式微型擺線針輪減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機。是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。

立式微型擺線針輪減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

立式微型擺線針輪減速機特點：

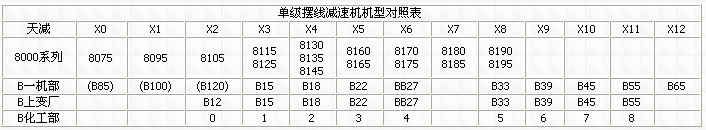

立式微型擺線針輪減速機型號對照表



系列	機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
		D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000 系列	8075	120	145	55	102	80	3	8	34	6- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	8085	160	151	56	134	110	3	9	42	4- 11	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	8095	160	202	94	134	110	3	9	48	4- 11	28	35	8	31	─	24	15	25	5	17	12
	8105	160	208	108	134	110	3	9	48	4- 11	28	35	8	31	─	24	15	25	5	17	12
	8115	210	259	123	180	140	4	13	69	6- 11	38	55	10	41	─	33	18	35	6	20.5	14.5
	8125	210	259	123	180	140	4	13	69	6- 11	38	55	10	41	─	33	18	35	6	20.5	14.5
	8130	260	321	164	230	200	4	15	76	6- 11	50	61	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8135	260	321	164	230	200	4	15	76	6- 11	50	61	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8145	260	341	164	230	200	4	15	96	6- 11	50	81	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8155	260	341	164	230	200	4	15	96	6- 11	50	81	14	53.5	M10	44.5	22	40	6	24.5	18.5
	8160	340	413	219	310	270	4	20	89	6- 11	60	80	18	64	M10	53	30	45	8	33	26
	8165	340	413	219	310	270	4	20	89	6- 11	60	80	18	64	M10	53	30	45	8	33	26
	8170	400	477	258	360	316	5	22	94	8- 14	70	84	20	74.5	M12	62.5	35	55	10	38	30
	8175	400	477	258	360	316	5	22	94	8- 14	70	84	20	74.5	M12	62.5	35	55	10	38	30
	8180	430	527	279	390	345	5	22	110	8- 18	80	100	22	85	M12	71	40	65	12	43	35
	8185	430	527	279	390	345	5	22	110	8- 18	80	100	22	85	M12	71	40	65	12	43	35
	8190	490	617	320	450	400	6	30	145	12- 18	95	125	25	100	M20	86	45	70	14	48.5	39.5
	8195	490	617	320	450	400	6	30	145	12- 18	95	125	25	100	M20	86	45	70	14	48.5	39.5
	8205	455	678	298	405	355	5	30	204	8- 22	100	165	28	106	M20	90	45	82	14	48.5	39.5
	8215	490	708	323	440	390	7	35	203	8- 24	110	165	28	116	M20	100	50	82	14	53.5	44.5
	8225	535	752	356	475	415	10	35	210	8- 27	120	165	32	127	M20	104	55	82	16	59	49
	8235	570	839	378	510	450	10	40	250	8- 27	130	200	32	137	M24	119	60	105	18	64	53
	8245	635	877	407	560	485	10	40	250	8- 33	140	200	36	148	M24	128	65	105	18	69	58
	8255	685	1040	480	610	535	10	45	295	8- 33	160	240	40	169	M30	147	80	130	22	85	71
	8265	750	1150	532	750	570	10	50	360	8- 39	170	300	40	179	M30	170	80	130	22	85	71
	8270</, DIV>	1160	1462	796	1160	900	10	60	355	8- 39	180	320	45	190	M30	180	90	150	25	95	81
	8275	1160	1462	796	1160	900	10	60	355	8- 39	180	320	45	190	M30	180	90	150	25	95	81

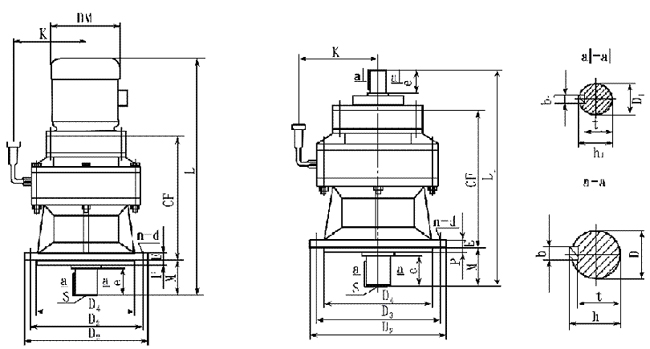

立式微型擺線針輪減速機外形及安裝尺寸
