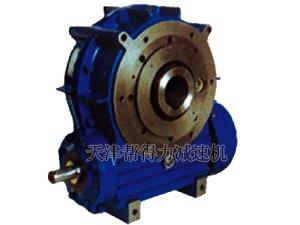

SCW系列轴装式蜗轮蜗杆减速机
SCW系列轴装式蜗轮蜗杆减速机（JB/T6387-1992）直接套装在工作机主轴上，包括 SCWU ，SCWS，SCWO 三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。
产地：中国>天津
供应商：天津帮得力减速机有限公司
电话：022-27426731 传真：022-27426751
SCW系列轴装式蜗轮蜗杆减速机详细介绍
SCW 型轴装式圆弧圆柱蜗杆减速器是我公司按照国际标准，用先进设备和先进技术生产的，我们将以一流的员工队伍，雄厚的技术力量，精良的制造设备，完善的服务体系。为您提供更加优质的产品，满意的服务。
SCW 型轴装式圆弧圆柱蜗杆减速器（JB/T6387-1992）直接套装在工作机主轴上，包括SCWU ，SCWS，SCWO三个系列。主要应用于冶金、矿山、起重、运输、化工、建筑等机械设备的减速传动。
工作条件：减速器蜗杆轴转速不超过 1500 r/min；工作环境温度为-40～40 ℃，当工作环境温度低于0 ℃时，启动前润滑油必须加热到0 ℃以上；减速器可正、反向运转。型号与标记
1、型号
（1）SCWU 型—蜗杆在蜗轮之下的轴装式圆弧圆柱蜗杆减速器；
（2）SCWS 型—蜗杆在蜗轮之侧的轴装式圆弧圆柱蜗杆减速器；
（3）SCWO 型—蜗杆在蜗轮之上的轴装式圆弧圆柱蜗杆减速器。
2、标记
SCW型减速器I、II装配型式主要尺寸/mm
型号\尺寸 | a | d3 | i＜16 | i≥16 | D2(H7) | ||||||||
d1(j6) | l1 | b1 | t1 | L1 | d1(j6) | l1 | b1 | t1 | L1 | ||||
SCWU63 | 63 | 150 | 19 | 28 | 6 | 21.5 | 128 | 19 | 28 | 6 | 21.5 | 128 | 30 |
SCWU80 | 80 | 175 | 24 | 36 | 8 | 27 | 151 | 24 | 36 | 8 | 27 | 151 | 40 |
SCWU100 | 100 | 218 | 28 | 42 | 8 | 31 | 182 | 24 | 36 | 8 | 27 | 176 | 50 |
型号\尺寸 | b2 | t2 | L2 | L3 | L4 | H1 | H2 | D1 | D3 | B | d2(h8) | k | m/kg（不包括油） |
SCWU63 | 8 | 33.3 | 70 | 97 | 95 | 60 | 220 | 102 | M8×16 | 63 | 80 | 3 | 17 |
SCWU80 | 12 | 43.3 | 75 | 110 | 106 | 66 | 267 | 125 | M8×16 | 69 | 100 | 3 | 24 |
SCWU100 | 14 | 53.8 | 86 | 130 | 140 | 85 | 325 | 150 | M10×20 | 80 | 120 | 3 | 41 |
上一页：CWU系列圆弧齿蜗杆减速机
下一页：RV蜗轮蜗杆减速机
SCW系列轴装式蜗轮蜗杆减速机 相关产品
WHX减速机输入功率范围在0.4-163KW之间；输入扭矩在11-2600kgf·m之间，输入轴转数一般不大于1500转/分；高速轴可正反两向运转；工作环境温度低于0℃时，起动前润滑油必须加温到0℃以上。
WP系列蜗杆蜗轮减速机输入可正反两个方向运转，转速一般不超过1500r/min，工作环境温度为-40℃～40℃，单头大传动比蜗杆可实现反向自锁。是国家90年代推广使用的新型减速器。
